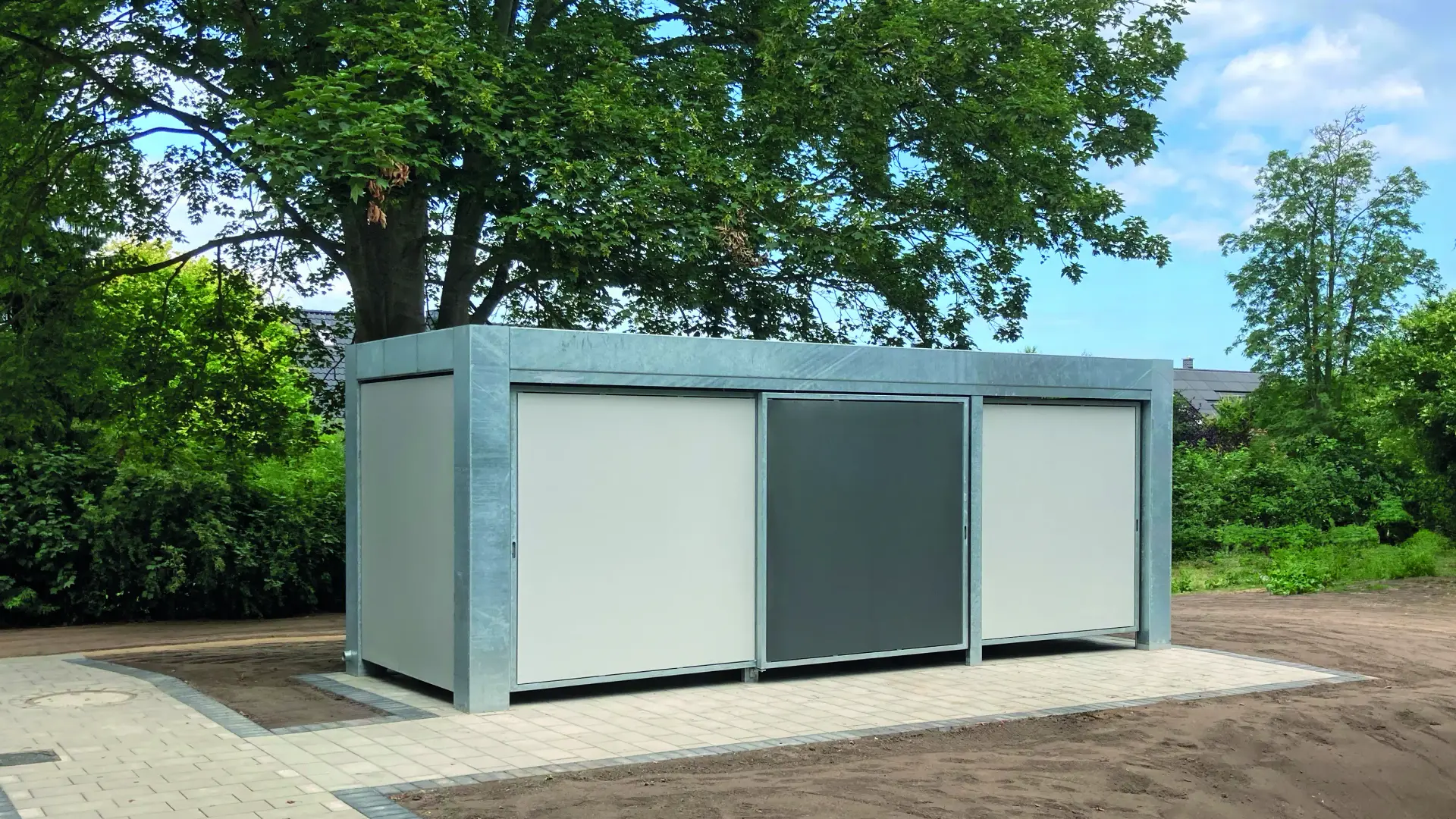

Multikantprofilüberdachung mit fünfeckigen Eckstützen als Flachdachkonstruktion mit fünffach gekanteter Pfette als Attika und Dachrinne. Attikahöhen und Eckstützbreiten sind identisch. Die dominanten, innen offenen Eckstützen werden vollflächig mit Revisionsplatten geschlossen und verdecken die innenliegenden, austauschbaren Kunststoffregenfallrohre sowie die innenliegende Elektroinstallation.

Die Stahlkonstruktion ist grundsätzlich im Tauchbad nach DIN EN ISO 1461 feuerverzinkt. Der verwendete Werkstoff muss werkstoffentsprechend und auf Basis feuerverzinkungstauglicher Legierungsbestandteile hergestellt worden sein. (Ausschluss der sogenannten Zink-Eisen Reaktion). Die Konstruktion ist als Schweiß-Schraubkonstruktion auszuführen, so dass Schweißarbeiten auf der Baustelle ausgeschlossen werden können. Diese Ausführung vermeidet die Beeinträchtigung des Korrosionsschutzes und gewährleistet die Möglichkeit, einzelne Bauteile auszutauschen oder seitens des Herstellers zu verändern.

Zur Fertigung der Überdachung muss der Betrieb nach DIN EN 1090 in der EXC 2 zugelassen sein und eine Verfahrensqualifikation für Stähle bis S355 vorweisen können. Die Anforderungen, Bemessung, Konstruktion, Herstellung, Dauerhaftigkeit und Montage von tragenden Stahlbauteilen unterliegen dieser Norm. Der Nachweis für die Einhaltung dieser Normen unterliegt dem nach diesen Normen zertifizierten Herstellungsbetrieb. Die konstruktive Bemessung ist durch eine nachprüfbare Statik zu belegen.

■ Die HPLEinhausung zur Geräuschdämpfung im Wohnumfeld formschlüssig beständig verklebt. Mittels des Klebeverfahrens sind keine Nieten und Kappen auf dem Einhausungskörper sichtbar, so dass eine glatte Oberfläche entsteht. Die HPL-Platten sind doppelt gehärtet und für alle Außenanwendungen geeignet, witterungsbeständig nach EN ISO 4892-2, lichtecht nach EN ISO 4892-3, biegesteif nach EN ISO 178, schlagzäh nach EN ISO 178, kratzfest, lösungsmittelbeständig, hagelsicher, frost- und hitzeunempfindlich.

■ aus unbehandeltem Lärchenholz, Rombusschnitt in mit den Stützen verbundenen Leitertaschen geführten Leisten mit Verwindungseinschränkung.

■ aus Wellblech, verzinkt und Ral 9006 beschichtet.

■ aus Gitterrost mit Randeinfassung und diebstahlhemmenden Schraubtaschen. Maschenweite und Trabstabrichtung in Absprache wählbar.

■ aus Lochblech mit aufgekannteten Randeinfassungen, die an die Stützen geschraubt werden. Lochung in Absprache wählbar. Magnelis beschichtet.

■ aus Einscheibensicherheitsglas mit Zwischenstützen zur Aufnahme der, dem Feldraster entsprechenden Scheiben. Die Montage erfolgt mit durchrutschsicheren Glashaltern.

■ aus Doppelstabmatten.

■ Kombination aus z.B. Glas und Lochblech.

■ Schiebetüren sind zur Aufnahme von Profilzylindern vorgerüstet. Sie erhalten optional einen Fingerklemmschutz. Schiebetür, mehrteilig, leicht beweglich und geräuscharm, Laufrollen über die Front verblendet, standardmäßig vorbereitet für Einbau eines Schließzylinders.

■ Bei Flügeltüren besteht der Türrahmen aus einem umlaufenden geschlossenen Rahmen, der mittels biegesteifen Fußplatten auf dem Fundament verzugsfrei aufgeschraubt wird. Die Schließung ist für einen bauseits zu liefernden Profilschließzylinder vorbereitet.
Optional: Torfeststeller an dem die Türe im geöffneten Zustand abgeschlossen werden kann.
Optional: Öffnungsbegrenzer

■ Schließung
Vorrüstung Transponderschließsystem
Vorrüstung Profilschließzylinder

■ Die Dacheindeckung ist aus beidseitig bandverzinktem und beschichtetem Trapezblech.

■ Auf Wunsch ist das Trapezblech mit Antikondensationsfließ mit Diffusionsstoplinie ausgestattet.

■ Im Fall der Dachbegrünung erhält das Trapezblech Einfassprofile um freien Zugang für Wartungsarbeiten an der Regenrinne zu gewährleisten. Eine Trennung von Fließ und Trapezblech durch Distanzschienen aufgelagertem Gitter, Wasserspeicher, integrierter Sturmsicherung von Fließ und Wasserspeichermittels Spannschlössern.

■ Auf Wunsch ist die Attika mit einer umlaufenden Tropfkante versehen. Der angeschweißte Rundstahl bildet den tiefsten Punkt der Regen/ Kastenrinne. Hier wird der senkrecht ablaufende Regen am tiefsten Punkt der Rinne gebündelt. Somit wird der unkontrollierte Regenverlauf gesteuert und abgeleitet.

■ Dachentwässerung oberirdisch durch Wasserspeier oder
unterirdisch bis Anschlussstück Fallrohr.

■ Die Ableitung des Dachflächenwassers erfolgt direkt über Ablaufstutzen durch die, in den Eckstützen integrierten Fallrohre, welche dann über OKFFB oder über OKFU mittels Wasserspeier entwässert werden.

■ Beleuchtung: Die Überdachung ist für LEDStrahlern vorgerüstet. Die notwendige elektrische Installation ist bauseits an den vorgesehenen Konsolen in der Stütze zu befestigen. Die Kabelführung ist bauseits in die jeweiligen Stützen über die Fußplatten zu führen, an denen Lampen zu befestigen sind.

■ Laschen zum Anschluß von Fundamenterdern aus Edelstahl, die gebohrt werden können, ohne den Korrosionsschutz zu beschädigen.

■ Der elektrische Anschluss, Niederohmmessung der Überdachung sowie Blitzableiter und Anschluss desselben ist bauseitige Leistung.

Farbe Industriepulverbeschichtung in Feinstruktur in RAL oder DB Farbtönen.

Die bauseitige Erstellung der Fundamente erfolgt nach den Angaben der Herstellerfirma. Die Zusendung der Ausführungszeichnungen und Fundamentpläne erfolgt nach Auftragserteilung an den Auftraggeber.

Tiefbauarbeiten wie Erstellen der Fundamente, Erd, Pflaster und Passarbeiten, sowie Anschluss der Entwässerung, Unterfüttern von Fußplatten mit Quellbeton, Elektroarbeiten und Blitzschutzbemessung und Installation bauseits. Der Nachweis für die Tragfähigkeit, der fachgerechten Bewehrung und des Protokolls des Nivellements der Fundamente ist durch den Auftraggeber zu erbringen.

Im Lieferumfang enthalten ist: Die Fertigung und Montage vor Ort. Voraussetzung: freier Zugang, freie befahrbare Verkehrsfläche zur Baustelle, freie Lagerfläche während der Bauzeit mit 7,5 t LKW unmittelbar an das Bauwerk heran. Baustellensicherung zum Abladen, zur Montage zum Lagern bauseits. Notwendige Genehmigungen werden bauseits gestellt.
